性能特点：

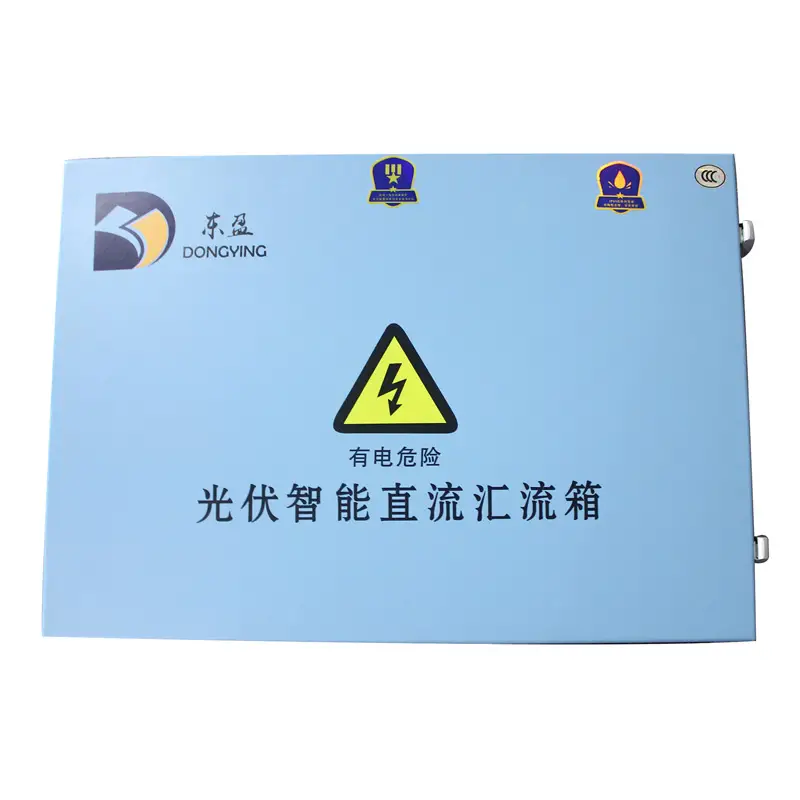

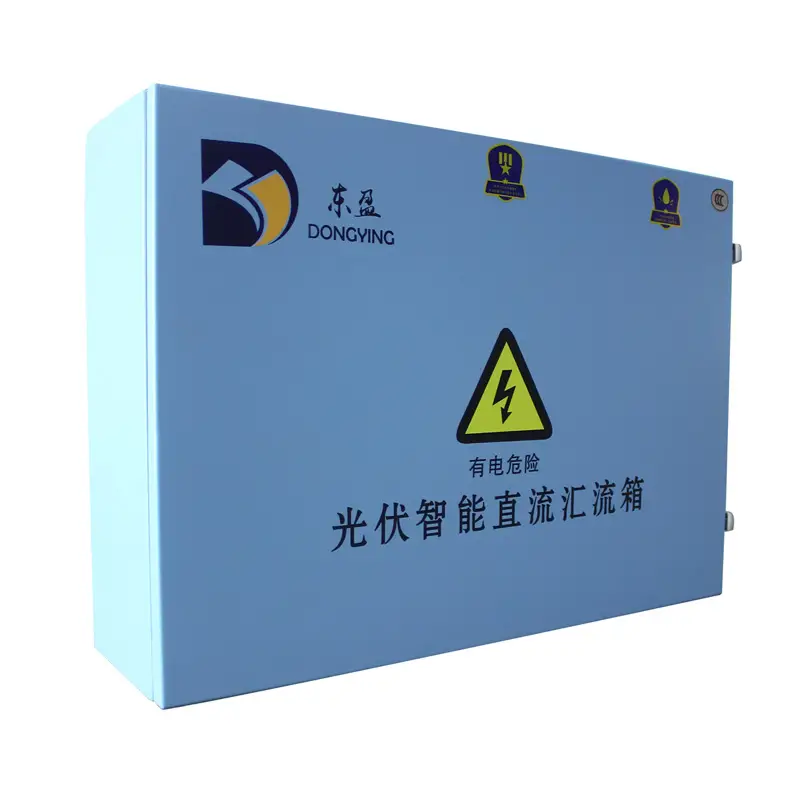

箱体采用201不锈钢喷塑，柜体结构安全、可靠，具有足够的机械强度。
防护等级IP65，具备防水、防灰、防锈、防盐雾，满足室内外安装的要求。

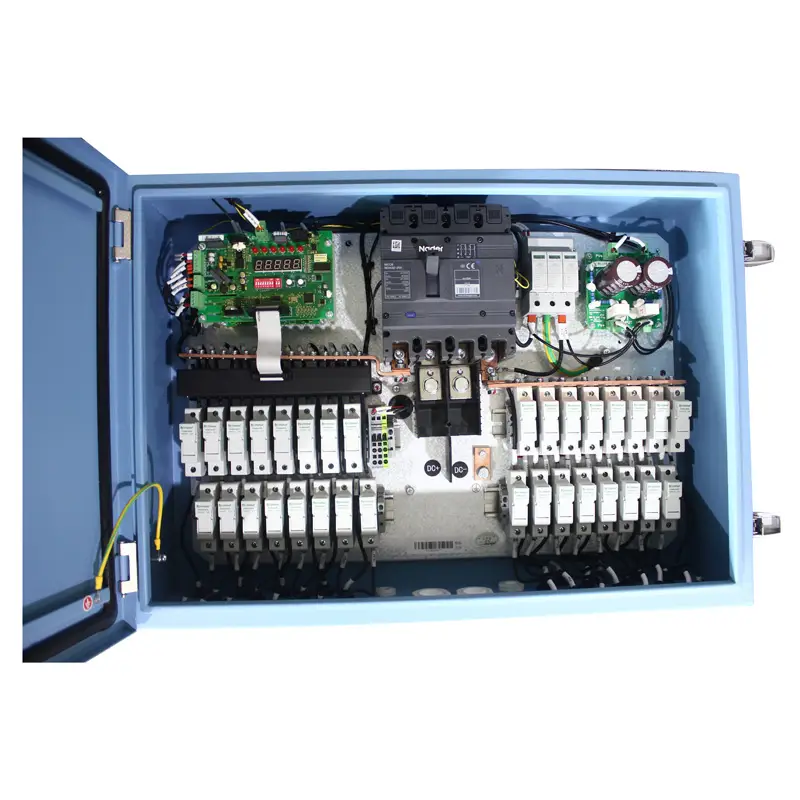

汇流箱配置模块化智能检测单元，检测每串组件的电流、输出电压、箱体温度、防雷器状态、断路器状态，发电量统计；
配置国内外一线品牌直流断路器、防雷器，质量有保证
安装维护简单、方便，使用寿命长。
可根据客户需求定制
技术参数 | |
型号 | 光伏直流汇流箱（智能） |
输入电压范围（Vdc） | 1000~1500 |
输入路数（N） | 2路～20路（特殊路数可定制） |
单路阵列输入最大电流 | 1.5A/5.6A/8.3A/10.0A/12.5A |
单路阵列输入防反保护（选配） | 二极管：50A/1000Vdc、25A/2000Vdc |
单路阵列输入对应过流熔断器 | 1.5A/5.6A/8.3A/10.0A/12.5A |
单路阵列输入线缆护套 | PN9、1*4mm2（可选） |
总输出路数（N） | 1路（路线可选择） |
总输出短路器保护 | 有（品牌可选） |
总输出防雷保护（选配） | 有（品牌可选） |
总输出过流保护 | 有 |
远程监控（选配） | RS485(A/B) |
采集监控数据信息（选配） | 单路阵列输入电流、总输出电压、机箱内部温度、防雷器状态、断路器状态、故障报警、发电量统计 |
采集器供电方式（选配） | 自供电 |
总输出线缆护套 | PG42、2*50mm2（大小可选） |
接地线缆护套 | PG19、1*10mm2（大小可选） |
常规数据 | |
1路~6路参考尺寸（深*宽*高）mm | 400*300*160mm |
8路~16路参考尺寸（深*宽*高）mm | 550*750*200mm |
智能型汇流箱参考尺寸（深*宽*高）mm | 600*890*190mm |
参考重量（kg） | 12/18/28 |
安装尺寸（mm） | 400*300*160mm/600*890*190mm |
箱体材质 | 201不锈钢喷塑/镀锌喷塑 |
安装方式 | 壁挂安装 |
进出线接口 | 电缆接头PA66，IP68 |
冷却方式 | 自然冷却 |
防护等级 | 户外专用IP65 |
噪音（db、1米） | ≤30 |
使用海拔（m） | ≤3000m |
耐盐雾 | 盐雾试验336小时（可定做盐雾试验500小时的产品） |
工作温度（°C） | 环境温度：-30°C～+50°C；储藏温度：-40~+70°C；湿度：0-95%，无凝霜，无腐蚀性气体场所 |
安全 | |
汇流铜排 | 大截面铜紫排搭接 |
绝缘电阻 | ≥1KΩ/V |
电气间隙/爬电距离 | ≥10mm/≥12.5mm |
保护功能 | |
防护 | PC绝缘罩板（耐温性：-40°C-+120°C） |
短路保护 | 有 |
光伏专用防雷模块 | 有，In:20KA.Imax:40KA,Up:≤4KV |
光伏专用直流总出线塑壳断路器 | 额定电压：DC1500V（可根据客户要求选择直流负荷隔离开关） |
防反二极管 | 客户要求配置 |
